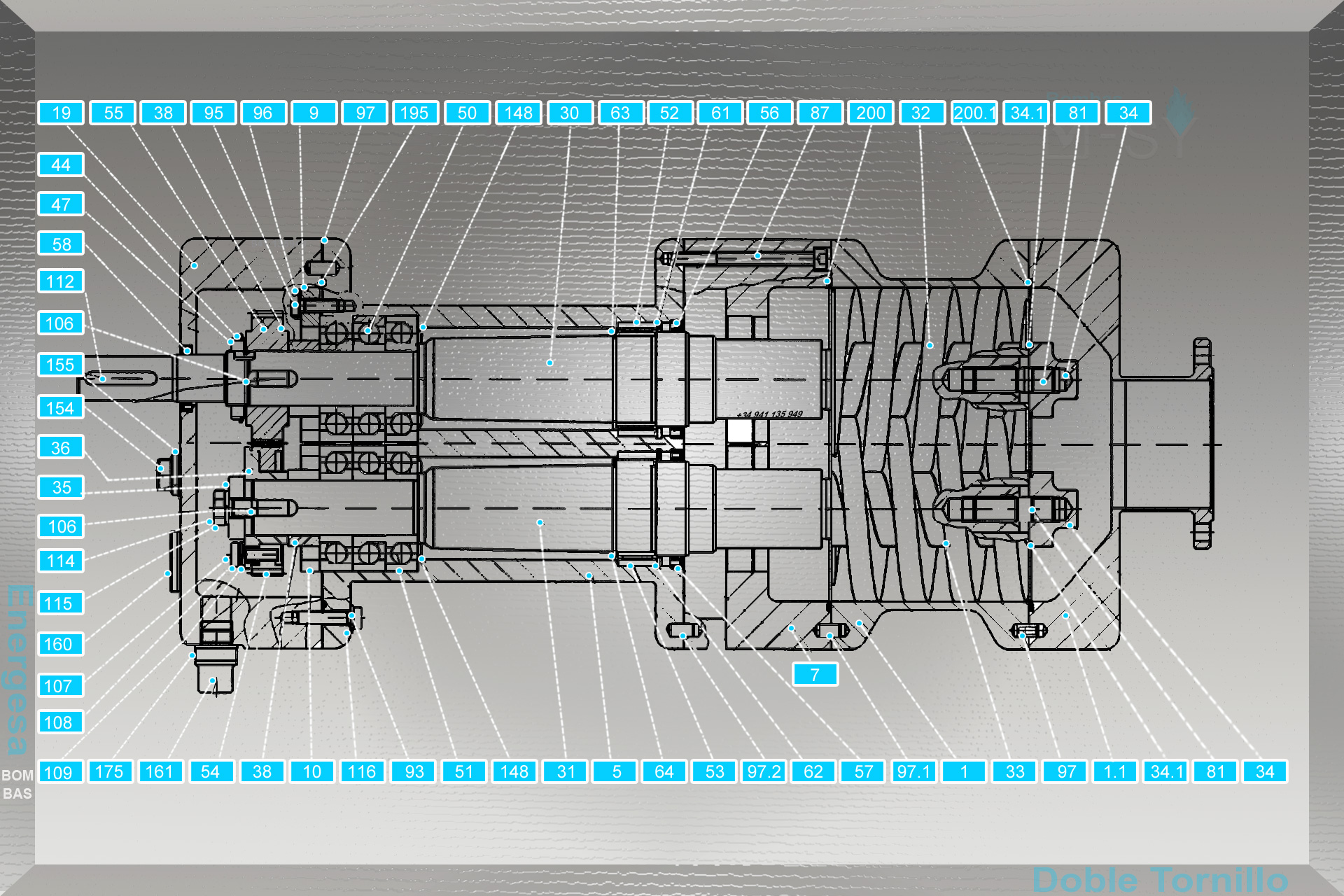

1 - Caja de bomba.

1.1 - Cubierta.

106/112 - Pistón.

107/114 - Tornillo hexagonal.

108/115 - Anillo elástico.

109/116 - Arandela.

148 - Anillo Nilos.

154 - Tapón atornillado.

155/175 - Anillo de sellado.

160 - Visor Nivel de Aceite.

161 - Válvula de ventilación.

19 - Caja de engranes.

195 - Junta tórica.

200/200.1/34.1 - Anillo de forma.

30/31 - Eje de accionamiento.

32/33 - Tornillo de alimentación.

34/35 - Disco de tensión.

36 - Casquillo de sujeción.

38 - Cojinete espaciador.

44 - Arandela de bloqueo.

47 - Tuerca ranurada.

5 - Caja.

5.1 - Pie de bomba.

50/51 - Rodamiento de bolas.

52/53 - Cojinete de agujas.

54/55 - Engranaje.

56/57/58 - Anillo de sellado del eje.

61/62/63/64 - Anillo de seguridad.

7 - Brida intermedia.

81 - Perno.

83/83.1 - Tornillo hexagonal.

84/84.1 - Arandela.

87 - Enchufe hexagonal.

9/10 - Cubierta de cojinetes.

93/95 - Tornillo hexagonal.

96 - Arandela.

97/97.1/97.2/97.3 - Pasador cilíndrico.

270 - Sello mecánico.
